Especificação
| Produto | Medidor de vazão eletromagnético |
|---|---|
| Modelo | LINK-LDG |
| Diâmetro nominal | DN15~DN1200 |
| Pressão nominal | 0,6~4,0 MPa |
| Exatidão | ±0,5%, ±2 mm/s (vazão < 1 m/s) |
| Material do revestimento | PFA, F46, neoprene, PTFE, FEP |
| Material do eletrodo | Aço inoxidável SUS316L, Hastelloy C, titânio, tântalo, platina-irídio |
| Temperatura do meio | Tipo integral: -10 ℃~80 ℃; tipo bipartido: -25 ℃~180 ℃ |
| Temperatura ambiente | -10 ℃~60 ℃ |
| Condutividade elétrica | Água 20 µS/cm; outros meios 5 µS/cm |
| Tipo de estrutura | Tipo integral, tipo bipartido |
| Grau de proteção | IP65 |
| Norma do produto | JB/T 9248-1999 Medidor de vazão eletromagnético |
Princípio de medição
O medidor magnético funciona com base na lei de Faraday e mede meios condutivos com condutividade acima de 5 µS/cm e faixa de escoamento de 0,2 a 15 m/s. Um medidor de vazão eletromagnético é um medidor volumétrico que mede a velocidade de escoamento de um líquido através de um tubo.
O princípio de medição dos medidores de vazão magnéticos pode ser descrito assim: quando o líquido passa pelo tubo à velocidade de escoamento v, com diâmetro D, dentro do qual uma densidade de fluxo magnético B é criada por uma bobina de excitação, a seguinte força eletromotriz E é gerada em proporção à velocidade de escoamento v:
Introdução

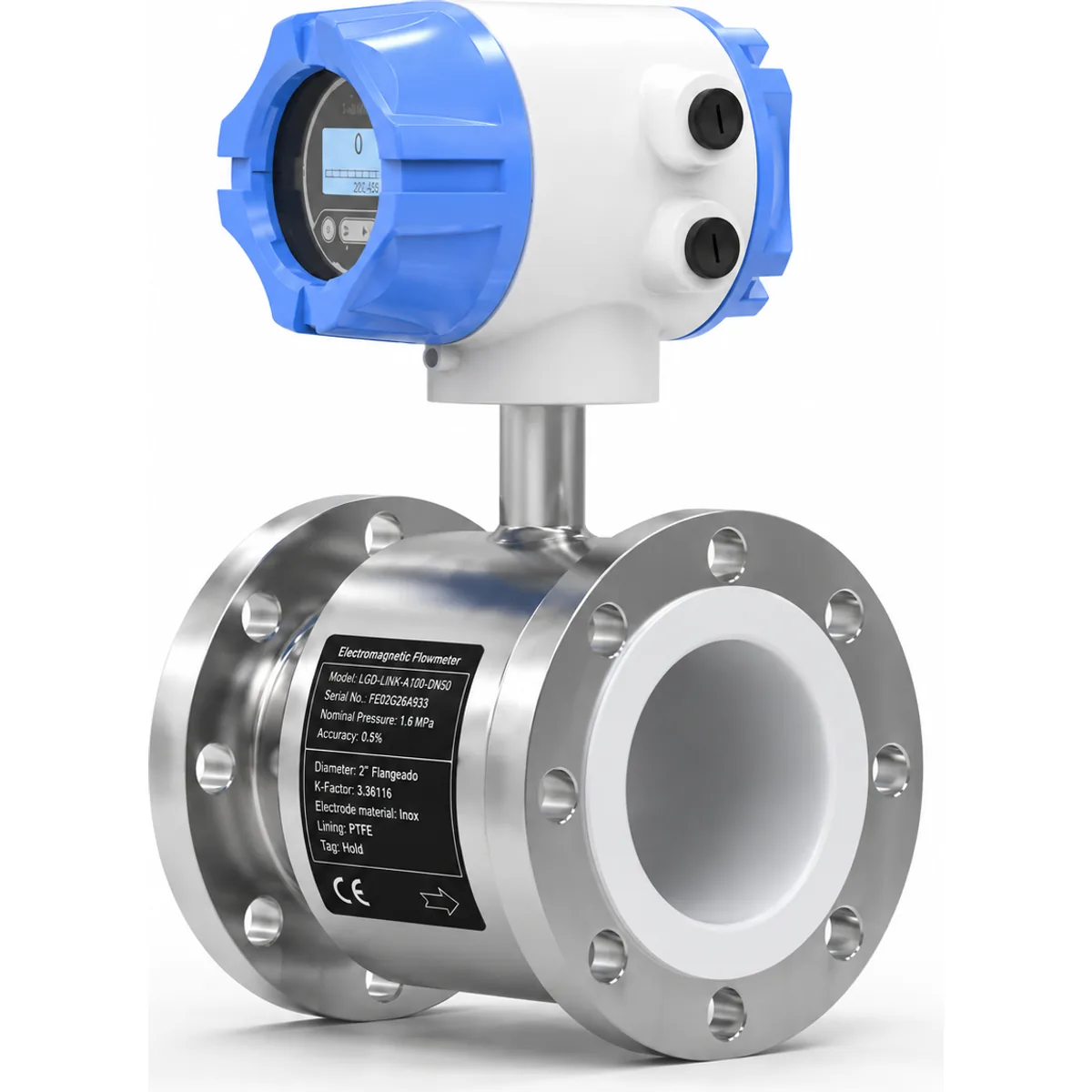

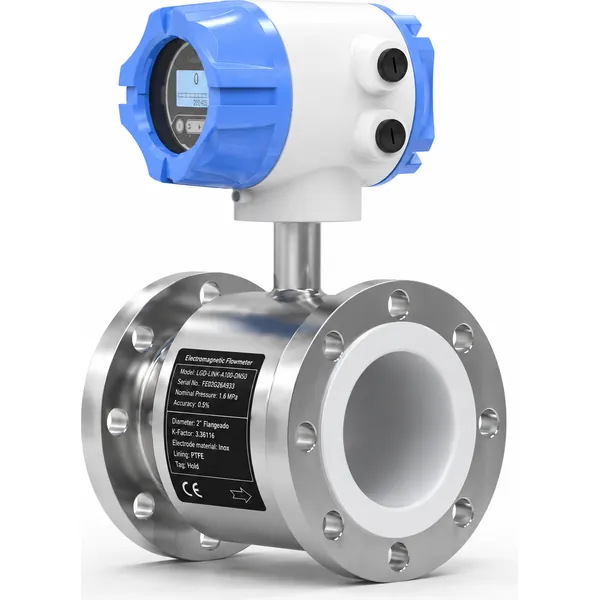

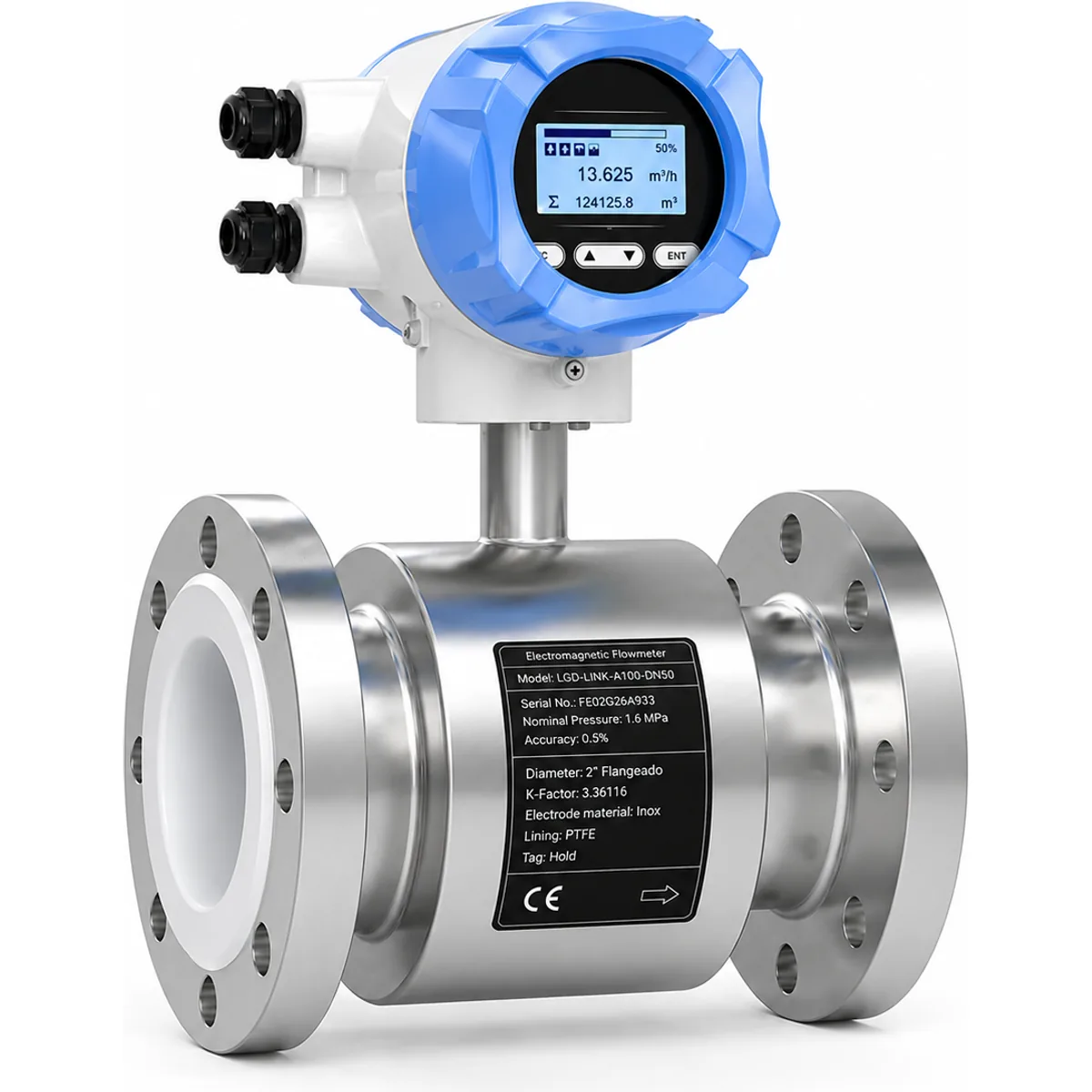

O medidor de vazão eletromagnético LINK-LDG é aplicável a todos os líquidos condutivos. Aplicações típicas são o monitoramento de medições exatas em líquidos, a medição e a transferência de custódia. Pode exibir tanto a vazão instantânea quanto a acumulada, e suporta saída analógica, saída por comunicação e funções de controle por relé.

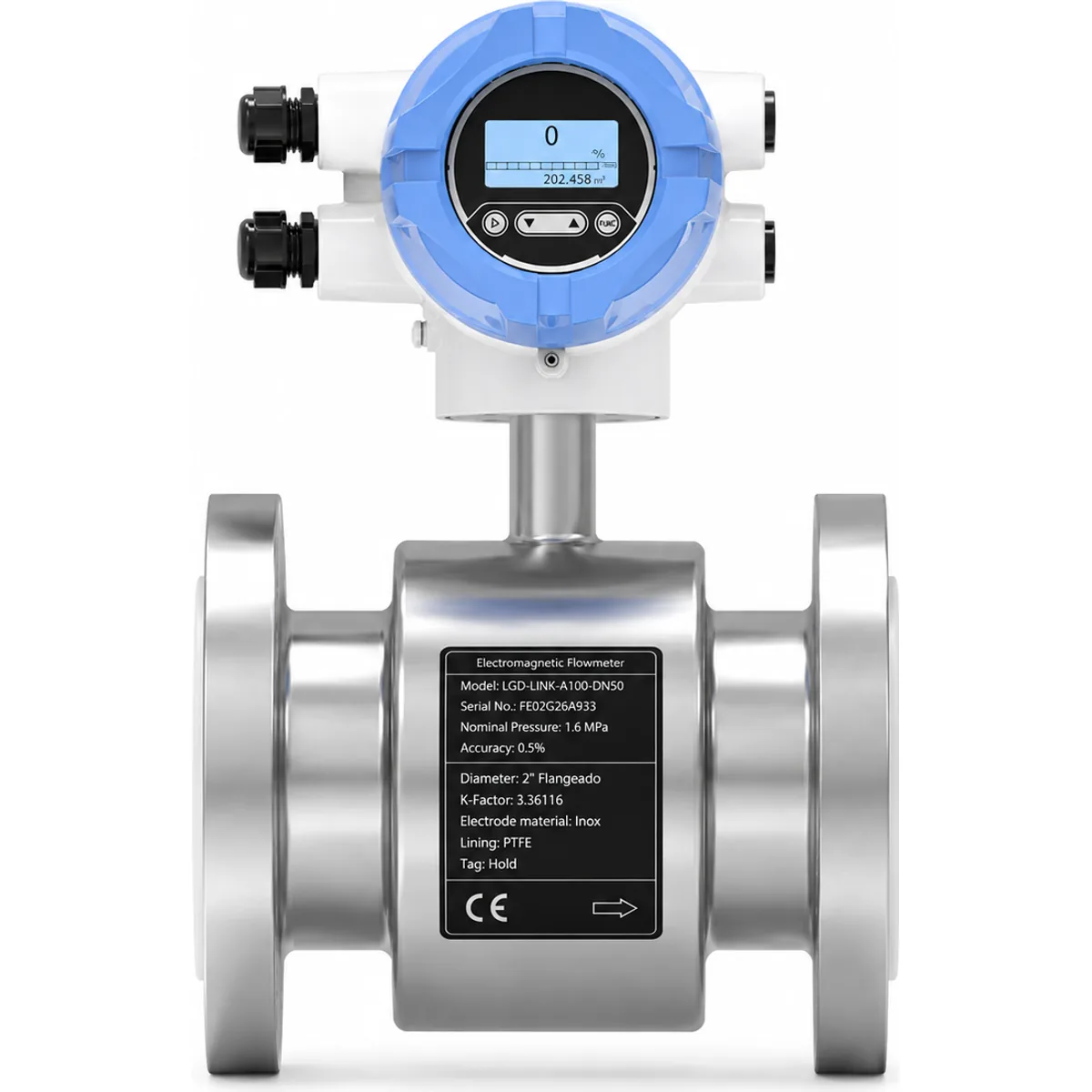

Os medidores de vazão em aço inoxidável têm várias características e vantagens, incluindo
Resistência à corrosão
Os medidores de vazão em aço inoxidável são altamente resistentes à corrosão, o que os torna ideais para uso em ambientes severos, como plantas de processamento químico, refinarias de óleo e gás e estações de tratamento de efluentes.
Exatidão
Os medidores de vazão em aço inoxidável são conhecidos pela exatidão, fornecendo medições confiáveis e consistentes da vazão do fluido.
Durabilidade
O aço inoxidável é um material robusto, o que torna esses medidores de vazão duráveis e de longa vida útil, mesmo sob condições de alta pressão e temperatura.
Manutenção fácil
Os medidores de vazão em aço inoxidável exigem manutenção mínima, o que ajuda a reduzir paradas e custos operacionais.
Higiênico
O aço inoxidável não é poroso e é fácil de limpar, o que o torna um material adequado para uso na indústria de alimentos e bebidas, na indústria farmacêutica e em outros setores que exigem alto nível de higiene.
Ampla faixa de aplicações
Os medidores de vazão em aço inoxidável podem ser usados para medir a vazão de uma ampla variedade de líquidos e gases, incluindo água, produtos químicos, petróleo e outros fluidos.
Observação: este produto não deve ser utilizado em aplicações que exijam proteção contra explosão.
Aplicação
Os medidores de vazão eletromagnéticos são usados em diversos setores há mais de 60 anos. Esses medidores são aplicáveis a todos os líquidos condutivos, como: água doméstica, água industrial, água bruta, água subterrânea, esgoto urbano, efluente industrial, polpa neutra processada, pasta de celulose etc.
