Princípio de medição
Um fluido escoando a certa velocidade e passando por uma obstrução fixa gera vórtices. A geração desses vórtices é conhecida como vórtices de Kármán. A frequência de desprendimento dos vórtices é diretamente proporcional à velocidade do fluido e é dada pela expressão:
Especificação

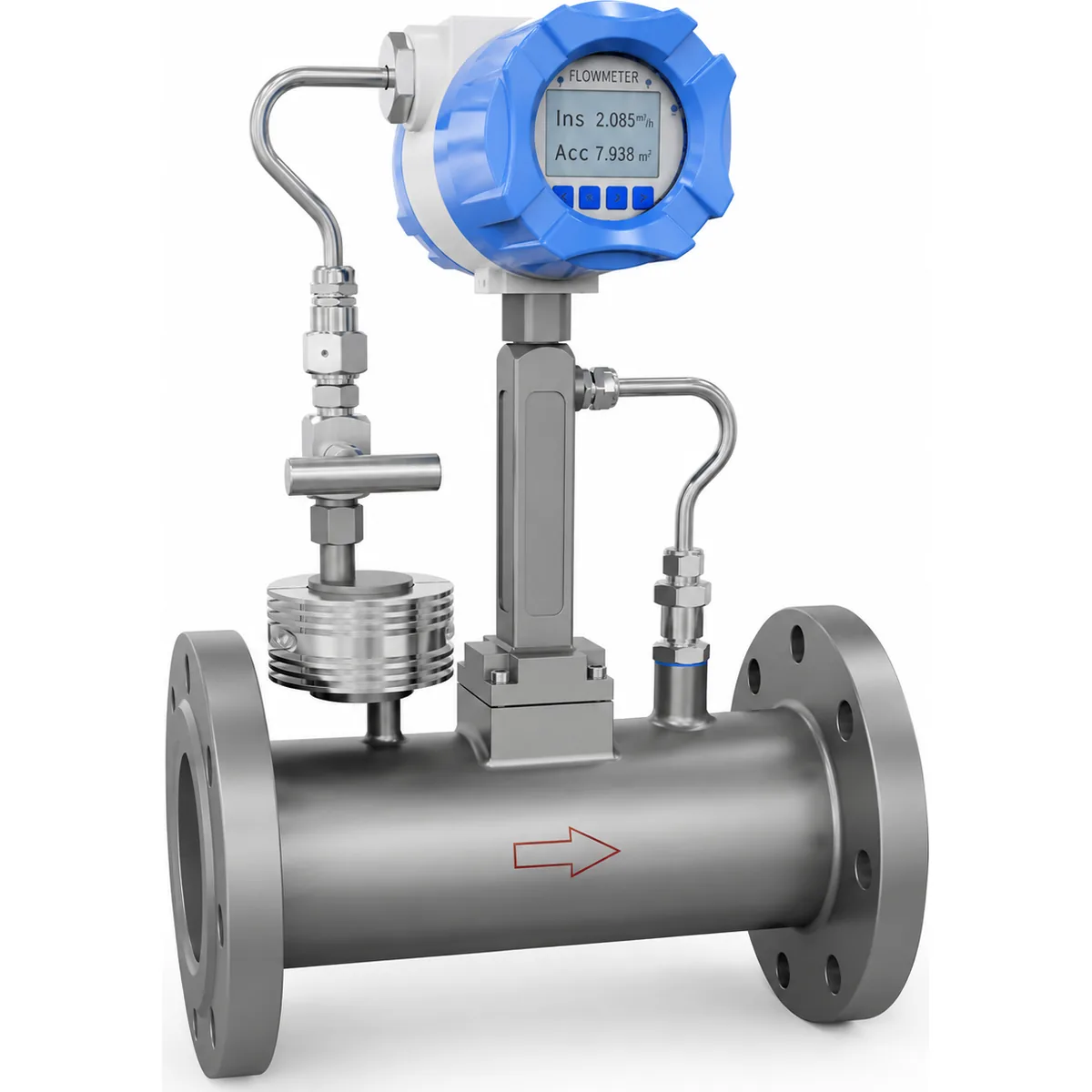

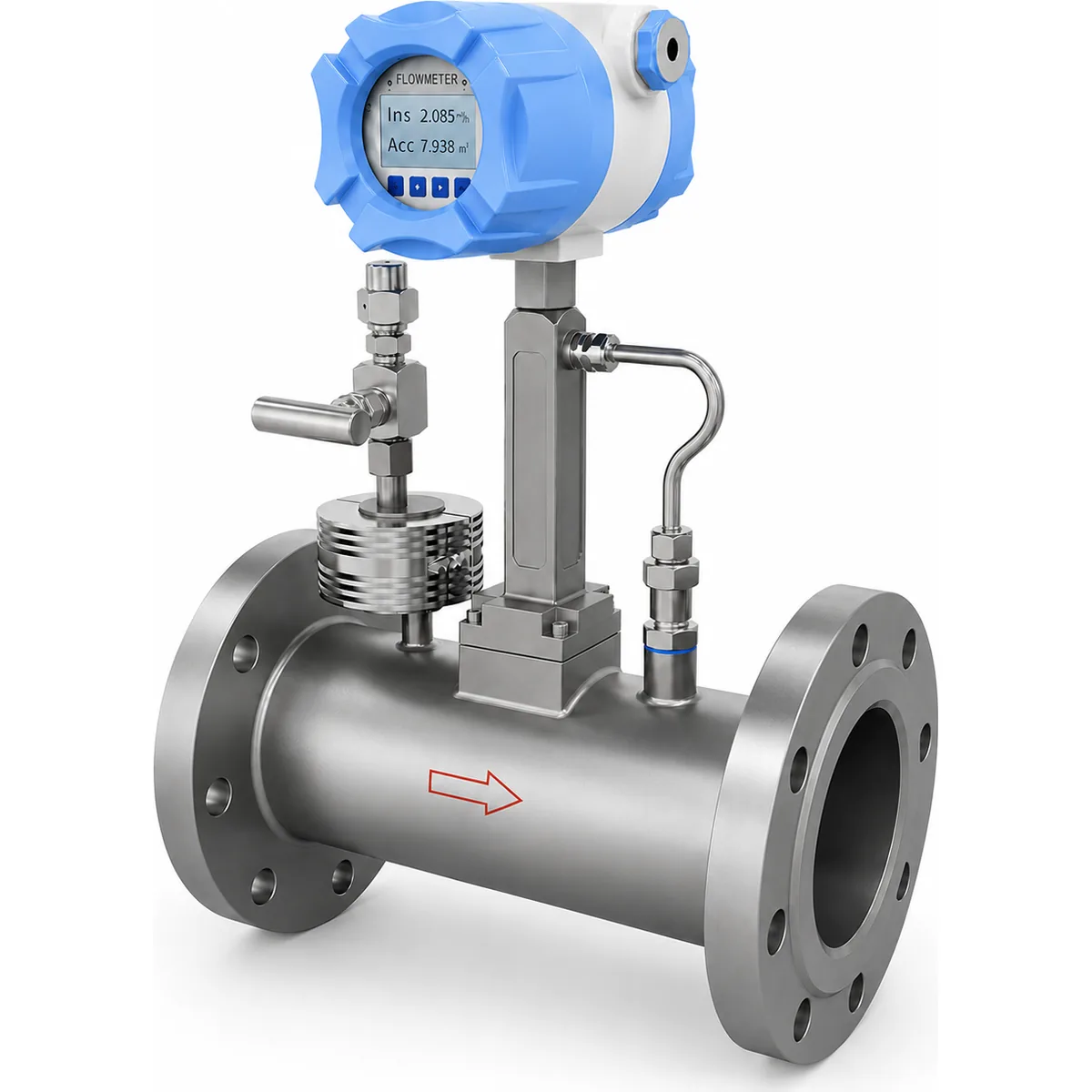

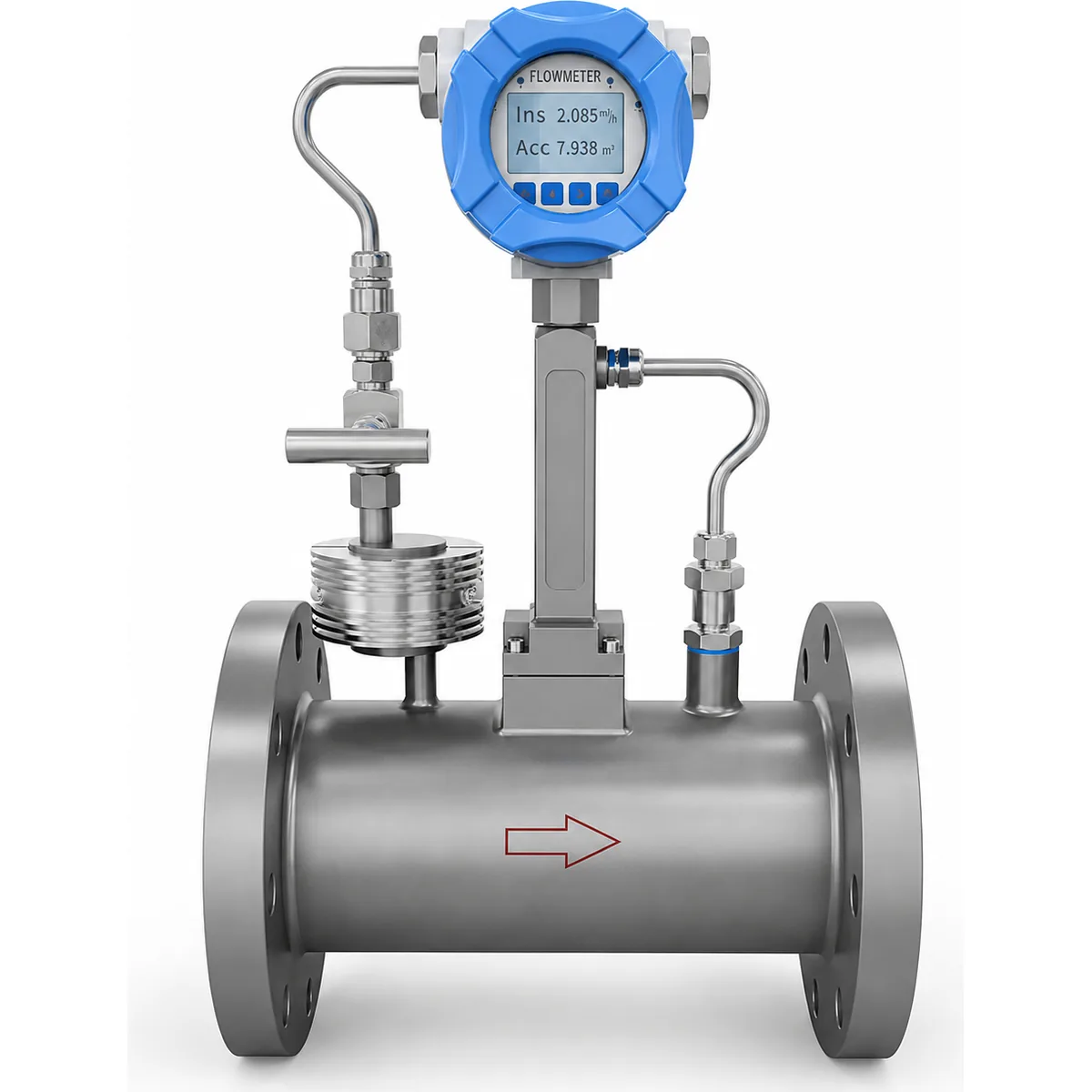

| Produto | Medidor de vazão vórtex com compensação de temperatura e pressão |
|---|---|
| Modelo | LINK-LUGB |
| Diâmetro nominal | DN10~DN500 |

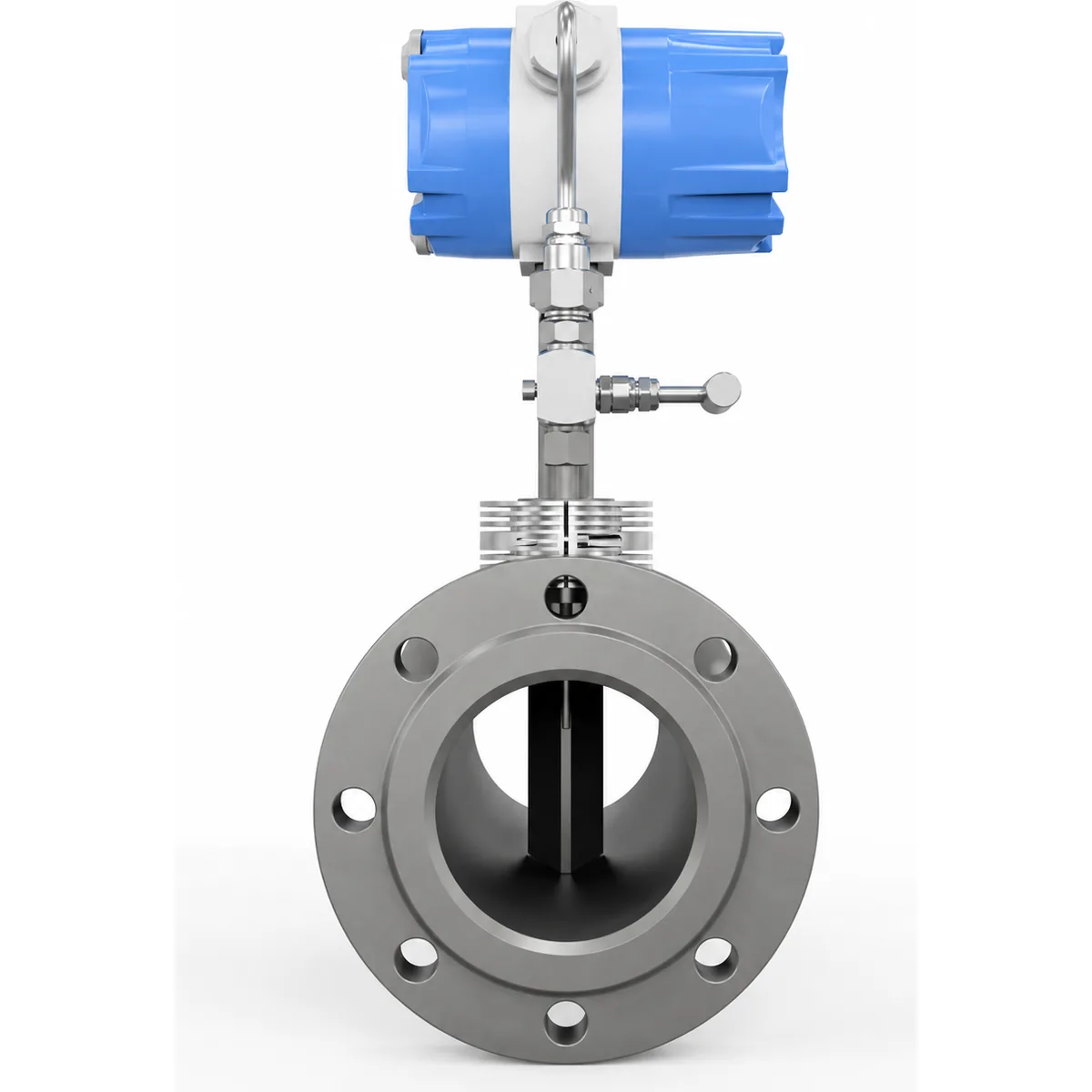

| Instalação | Conexão wafer: DN10-DN500 (prioridade PN2,5 MPa); conexão flangeada: DN10-DN80 (prioridade PN2,5 MPa); DN100-DN200 (prioridade PN1,6 MPa); DN250-DN500 (prioridade PN1,0 MPa) |
| Exatidão | 1,5%, 1,0% |
| Rangeabilidade | 8:1 |
| Temperatura do meio | -20 °C ~ +150 °C; -20 °C ~ +260 °C; -20 °C ~ +320 °C; -20 °C ~ +420 °C |
| Sinal de saída | 4-20 mA |
| Frequência | Comunicação RS485 (Modbus RTU) |
| Alimentação | 24 VDC ±5%; bateria de lítio (3,6 VDC) |
| Grau de proteção | IP65 |
| Material do corpo | Invólucro em aço inoxidável |
| Display | LCD matricial 128*64 |
Observação: este produto não deve ser utilizado em aplicações que exijam proteção contra explosão.
Um medidor de vazão vórtex para vapor é um dispositivo usado para medir a vazão de vapor ou de outros fluidos em uma tubulação. Ele funciona medindo a frequência dos vórtices criados pelo fluido ao passar por um corpo obstruidor dentro do tubo. O medidor de vazão vórtex para vapor é particularmente útil para medir a vazão de vapor em usinas de geração de energia, nas quais a medição exata de vazão é crucial para a eficiência e a economia de energia.
O medidor de vazão vórtex para vapor LINK-LUGB é composto por um sensor e um transmissor. O sensor tem um corpo obstruidor posicionado dentro do tubo, que faz com que se formem vórtices a jusante do corpo. Esses vórtices criam flutuações de pressão que são detectadas por um cristal piezoelétrico no sensor. O transmissor converte o sinal piezoelétrico em uma medição de vazão que pode ser usada para controle de processo.
O medidor de vazão vórtex para vapor é amplamente usado em usinas de geração de energia, onde serve para otimizar a vazão de vapor e o consumo de energia. Também é comumente usado em outras aplicações industriais, como processamento químico, óleo e gás e produção de alimentos e bebidas. Ele tem várias vantagens sobre outras tecnologias de medição de vazão, incluindo alta exatidão, baixa manutenção e a capacidade de medir vazões em ambientes de alta temperatura e pressão.
Em resumo, o medidor de vazão vórtex para vapor é um dispositivo altamente confiável e exato para medir a vazão de vapor e de outros fluidos em uma tubulação. Sua versatilidade e facilidade de uso fazem dele uma escolha popular em uma variedade de aplicações industriais nas quais a medição precisa de vazão é essencial para o controle e a otimização de processo.
Aplicação
Os medidores de vazão por desprendimento de vórtices são comumente usados em aplicações como processamento químico, óleo e gás, tratamento de água e efluentes e processamento de alimentos e bebidas. São usados para medir vazões de líquidos, gases e vapor em tubulações e dutos. Podem ser usados em aplicações de batelada e de totalização, nas quais é preciso medir o volume ou a massa total de fluido ao longo de um período. São adequados a aplicações que exigem alta exatidão e confiabilidade, como transferência de custódia ou controle de processo crítico.
Descrição
Os medidores de vazão por desprendimento de vórtices são amplamente usados em aplicações de processo industrial para medir a vazão de líquidos, gases e vapor. Eles usam o princípio do desprendimento de vórtices para medir a vazão, que envolve a frequência dos vórtices desprendidos de um corpo obstruidor na corrente do fluido. Podem medir vazão em uma ampla faixa de velocidades, pressões e temperaturas. Não têm partes móveis, o que os torna de baixa manutenção e reduz a probabilidade de entupimento ou dano. São adequados para uso em fluidos corrosivos e abrasivos, e frequentemente são fabricados em materiais como aço inoxidável ou titânio.
