Princípio de medição
Um fluido escoando a certa velocidade e passando por uma obstrução fixa gera vórtices. A geração desses vórtices é conhecida como vórtices de Kármán. A frequência de desprendimento do vórtice é função linear direta da velocidade do fluido, e a frequência depende da forma e da largura frontal do corpo obstruidor.
Como a largura da obstrução e o diâmetro interno do tubo são mais ou menos constantes, a frequência é dada pela expressão:
Especificação
| Produto | Medidor de vazão vórtex |
|---|---|

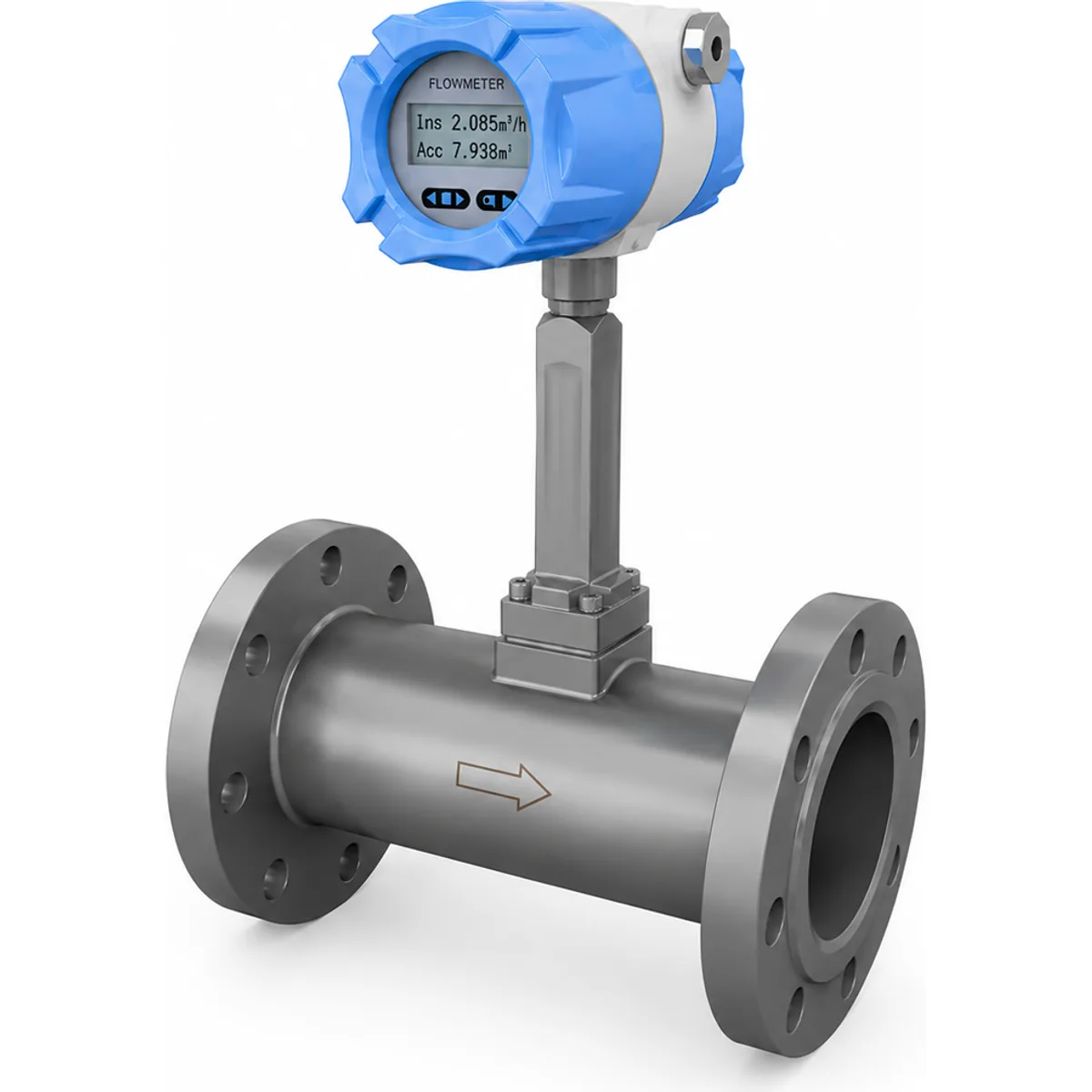

| Modelo | LINK-LUGB |
| Diâmetro nominal | DN15~DN300 |

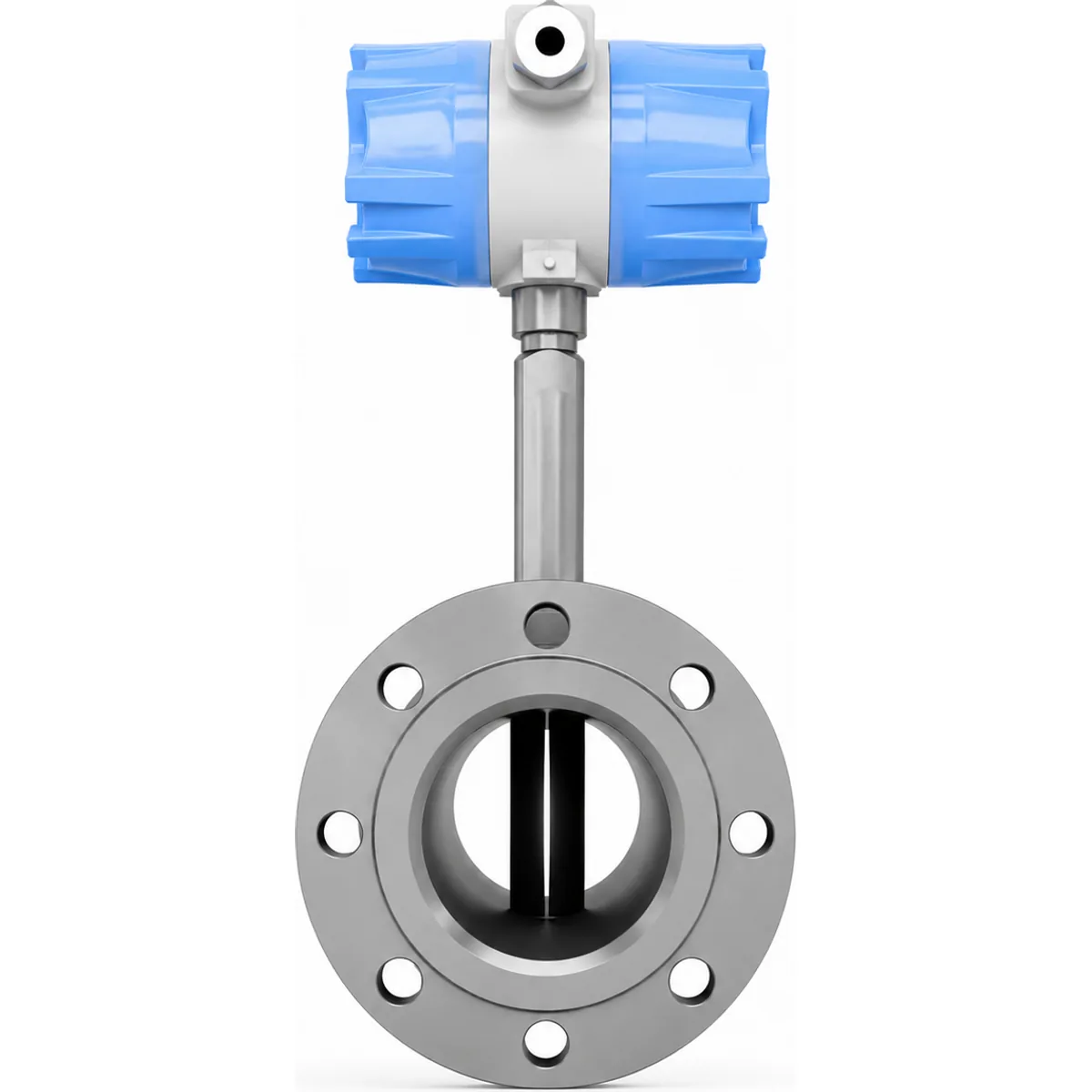

| Instalação | Conexão wafer: DN15-DN300 (prioridade PN2,5 MPa); conexão flangeada: DN15-DN50 (prioridade PN2,5 MPa); DN65-DN200 (prioridade PN1,6 MPa); DN250-DN300 (prioridade PN1,0 MPa) |

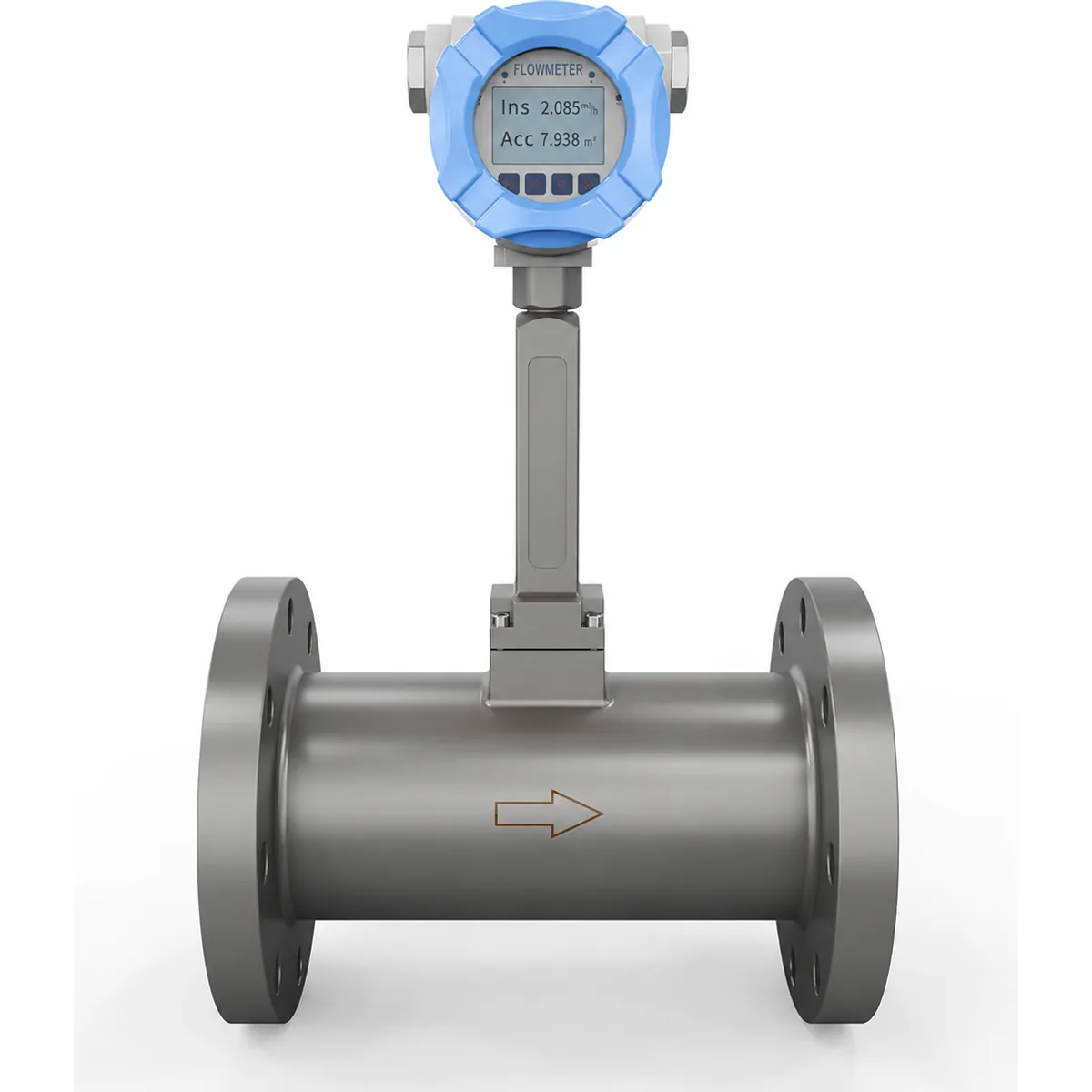

| Exatidão | Gás sem compensação: DN15-DN25 — 1,5%; DN32-DN200 — 1,0%; DN250-DN300 — 1,5%. Líquido sem compensação: DN15-DN300 — 1,0%. Com compensação de temperatura e pressão: DN25-DN300 — 1,5%. |
| Rangeabilidade | Densidade de gás 1,2 kg/m³, rangeabilidade 8:1; densidade de líquido 1000 kg/m³, rangeabilidade 8:1. Quando a densidade do meio for diferente, a rangeabilidade muda. |
| Temperatura do meio | -20 °C ~ +150 °C; -20 °C ~ +260 °C; -20 °C ~ +300 °C |
| Sinal de saída | 4-20 mA |
| Frequência | Comunicação RS485 (Modbus RTU) |
| Alimentação | 24 VDC ±5%; bateria de lítio (3,6 VDC) |
| Grau de proteção | IP65 |
| Material do corpo | Invólucro em aço inoxidável |
| Display | LCD matricial 128*64 |
Introdução
Apresentamos nossa linha de medidores de vazão de última geração, projetada para medir a vazão de diversos meios com precisão e exatidão. Os medidores de vazão vórtex LINK-LUGB são amplamente usados na medição de vapor, ar comprimido, nitrogênio e outros gases.
O medidor de vazão vórtex é ideal para medir líquidos, gases e vapor com alta exatidão, graças ao seu projeto exclusivo, que utiliza o desprendimento de vórtices para medir a vazão. Pode ser usado em diversos setores, incluindo óleo e gás, química e tratamento de água.
O medidor de vazão vórtex para vapor é especificamente projetado para medir a vazão de umidade, o que faz dele uma ferramenta essencial para setores que dependem de vapor como fonte de aquecimento ou de energia. Sua resistência a altas temperaturas e sua construção durável fazem dele uma escolha confiável para a medição de vazão de vapor.
O medidor de vazão vórtex para ar é perfeito para medir a vazão de ar em sistemas HVAC, bem como em processos industriais nos quais o fluxo de ar é crítico. Seu tamanho compacto e a instalação fácil fazem dele uma escolha popular para aplicações internas e externas.
O medidor de vazão vórtex para gás mede a vazão de gás natural, ar comprimido e outros gases. A medição de alta precisão e a construção robusta o tornam adequado para uso em ambientes severos.
O medidor de vazão vórtex para vapor combina as características dos medidores vórtex e de vapor, o que faz dele uma solução ideal para medir a vazão de vapor em diversos setores. Seu projeto avançado garante medição exata mesmo em condições extremas, e sua instalação e manutenção fáceis fazem dele uma escolha de bom custo-benefício para a medição de vazão de vapor.
Escolha entre a nossa linha de medidores de vazão vórtex para encontrar a solução perfeita para as suas necessidades específicas.
